Bomba contra incendio Patterson 4x3 VIP vertical en línea

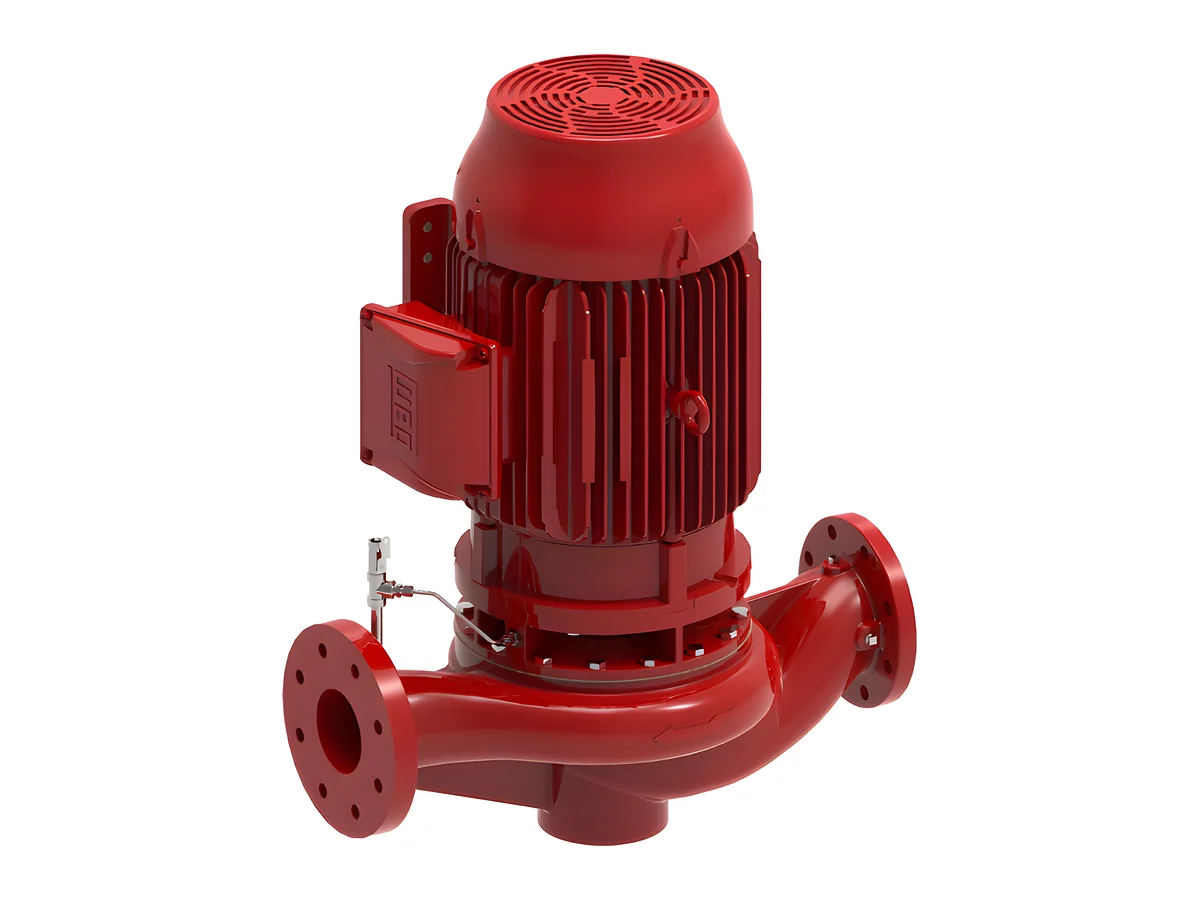

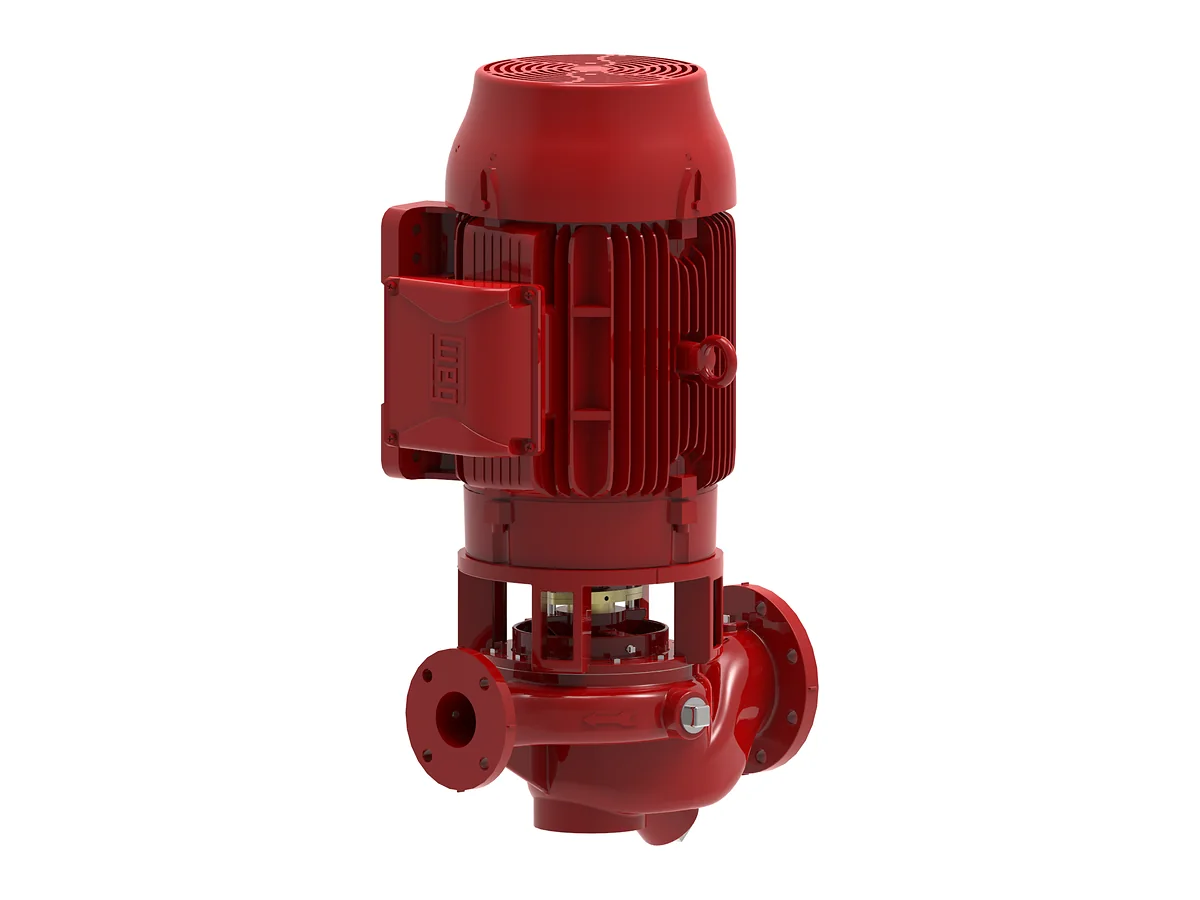

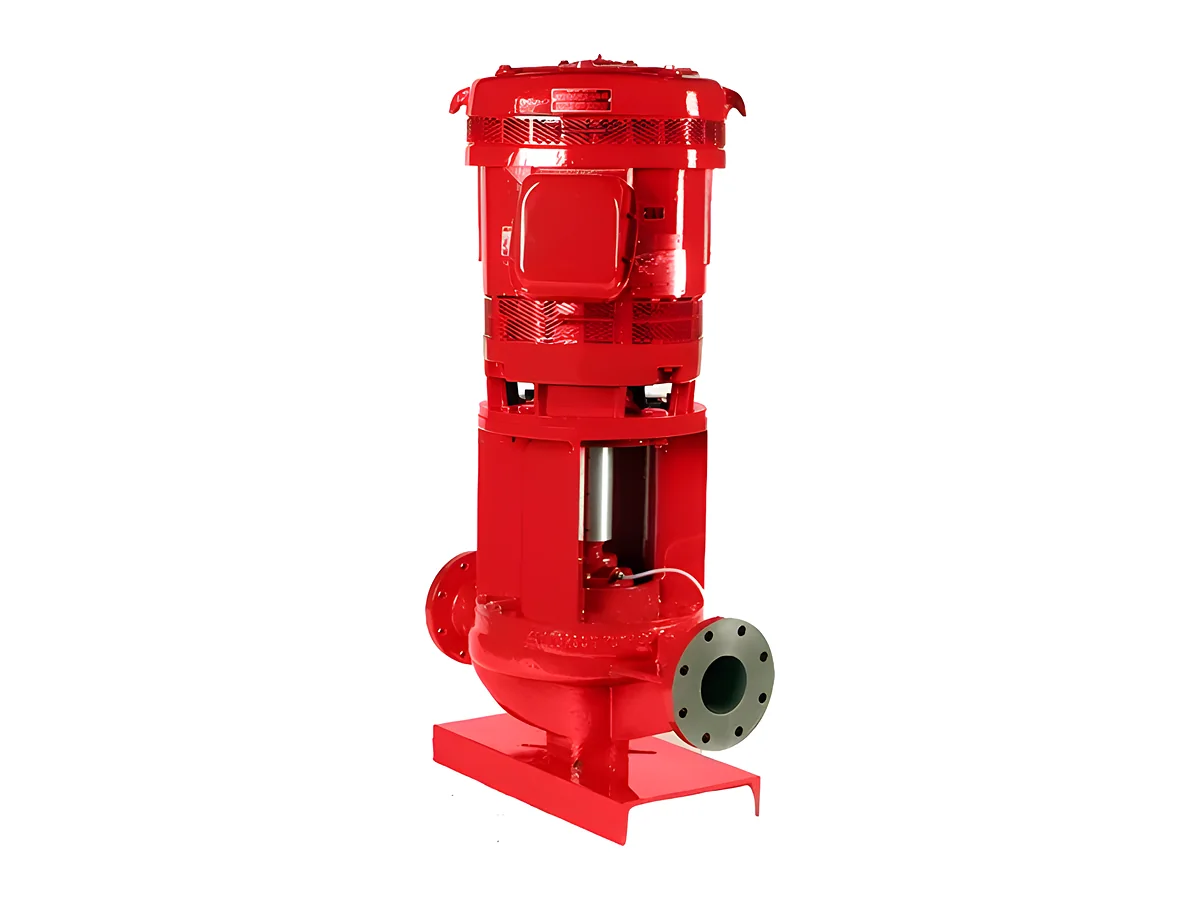

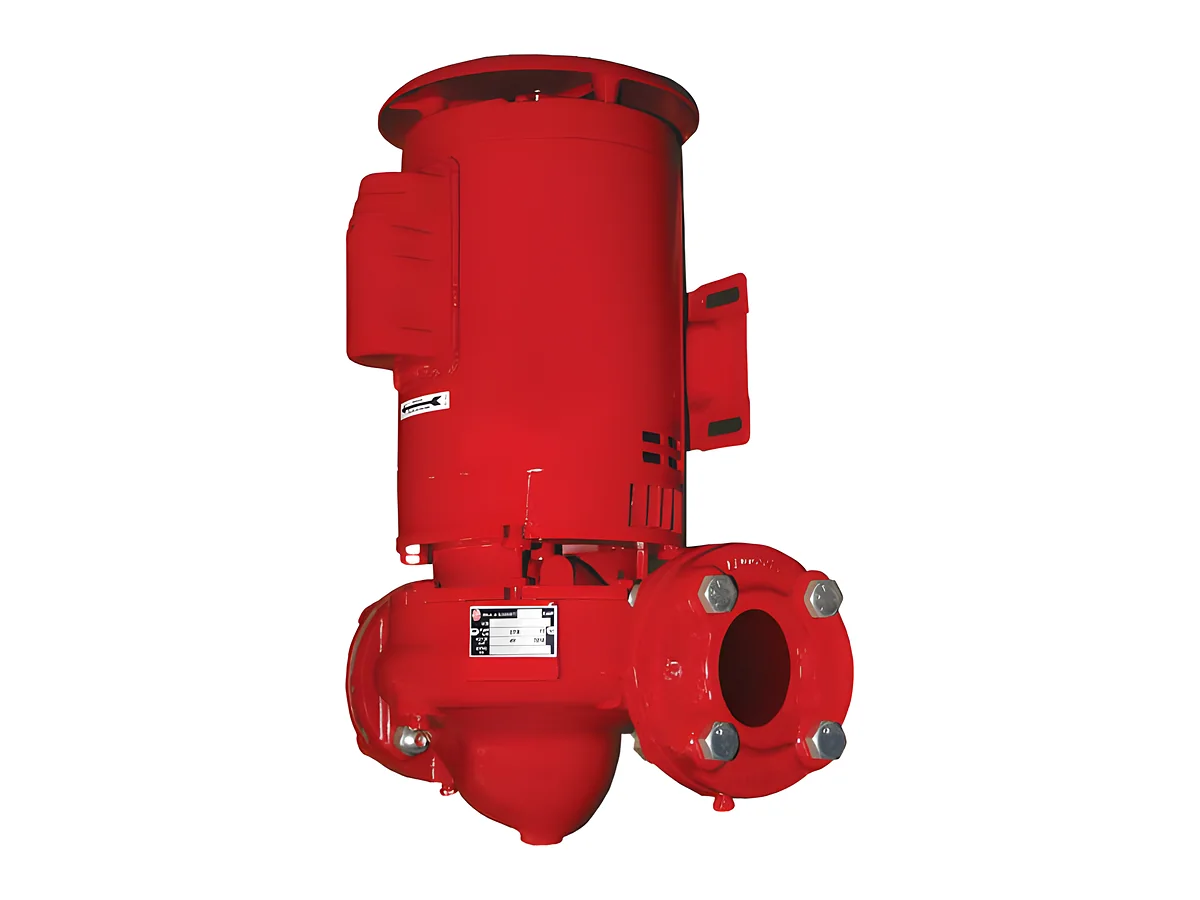

Fotos del fabricante Patterson, referenciales del tipo de equipo (Vertical en línea, eléctrica). El equipo final puede variar según el modelo y los accesorios.

Patterson

Bomba contra incendio Patterson 4x3 VIP: vertical en línea, 300 gpm a 105 psi, motor de 230 V

Modelo 4x3 VIPCódigo VYR PAT-4X3-VIP-300-105-230V

Caudal
300 gpm
Presión
105 psi
Potencia
30 HP

Patterson: figura en el listado UL Norma de referencia NFPA 20

Precio a cotizar Le enviamos la propuesta en soles en 24 horas

Consultar disponibilidad

Cotizar por WhatsApp

¿Lo necesitas para una obra? Envía tu metrado completo

Partida de obra: Agua contra incendio

¿Necesita instalación? Instalación del cuarto de bombas, pruebas y certificado de operatividad en vyrseguritec.com

Resumen

La Patterson 4x3 VIP es una bomba contra incendio vertical en línea de 300 gpm (18.9 L/s) a 105 psi (7.2 bar), con motor eléctrico de 30 HP a 230 V. Es el modelo de menor caudal de la tienda y sirve para proyectos cuya demanda no pasa de 300 gpm, siempre que su curva cubra lo que pide el cálculo hidráulico.

  • Punto nominal: 300 gpm (18.9 L/s) a 105 psi (7.2 bar).
  • Electrobomba vertical en línea con motor de 30 HP a 230 V, valores de nuestra ficha.
  • Es la única VIP de la tienda por debajo de 500 gpm y la única de 300 gpm entre las 17 bombas Patterson.
  • Cierre máximo según la NFPA 20 (edición vigente 2025; confirme la que exija su proyecto): 147 psi (10.1 bar).
  • El nombre «4x3 V.I.P.» figura en el listado UL de Patterson; la aprobación FM no consta para este modelo en las fuentes que revisamos, consúltela en la ficha técnica.

Para qué proyecto encaja

Esta bomba encaja cuando el cálculo hidráulico del proyecto da una demanda máxima de hasta 300 gpm y una presión que su curva sostiene. Es la única de 300 gpm entre las 17 bombas Patterson de la tienda; el resto parte de 500 gpm, así que no hay escalón intermedio si la demanda crece. Con 400 gpm trabajaría al 133 % del nominal, bajo el tope del 150 % (NFPA 20, sección 4.10), y manda la curva y no el nombre. Pasados los 450 gpm, el proyecto debe subir a 500 gpm.

La A.130 vigente dice que para sistemas de bombeo menores a 500 gpm no se requieren bombas listadas UL (artículo 102, inciso f; el artículo 153 habla de 499 gpm), y esta es la única VIP de la tienda por debajo de 500 gpm. Que esa excepción aplique a su proyecto lo define su proyectista o la autoridad. La A.130 está en proceso de modificación (RM 264-2026-VIVIENDA); aplica su texto vigente.

Especificaciones

Desempeño

Caudal nominal
300 gpm
Presión nominal
105 psi
Potencia del motor
30 HP
En unidades SI
18.9 L/s a 7.2 bar

Equipo

Marca
Patterson
Modelo
4x3 VIP
Tipo de bomba
Vertical en línea
Equipo
Electrobomba
Tensión del motor
230 V

Listados

Listado
UL
Aprobación FM
Consúltela en la ficha técnica del modelo
Norma de referencia
NFPA 20

Caudal y presión nominales según la lista del fabricante. La potencia y la tensión del motor dependen del motor suministrado y se confirman con la cotización. Unidades SI calculadas: 1 gpm = 0.06309 L/s y 1 psi = 0.06895 bar. Listado por modelo: figura en el listado UL de Patterson; la aprobación FM se consulta en la ficha técnica del modelo.

Lectura de sus datos

Sus números en unidades de plano: 18.9 L/s a 7.2 bar. La NFPA 20 (sección 6.2) controla tres puntos: sin caudal, no más del 140 % de la presión nominal, es decir 147 psi (10.1 bar); en el nominal, 105 psi; y al 150 % del caudal, 450 gpm (28.4 L/s), al menos el 65 %, 68.25 psi (4.7 bar).

Según Patterson, la serie VIP cubre a 60 Hz de 50 a 210 psi en 300 gpm, y los 105 psi caen en la mitad baja de ese rango. Los 30 HP y los 230 V son los de nuestra ficha: Patterson no publica la potencia ni la tensión del motor por modelo, y la corriente sale de la placa del motor que se suministre.

Puntos de la curva según NFPA 20

Los tres puntos que fija la NFPA 20 (sección 6.2) para toda bomba centrífuga; la curva real la entrega el fabricante.

PuntoCaudalPresión
Sin caudal (cierre)0 gpmmáx. 147 psi (10.1 bar)
Nominal (100 %)300 gpm (18.9 L/s)105 psi (7.2 bar)
Sobrecarga (150 %)450 gpm (28.4 L/s)mín. 68.25 psi (4.7 bar)

Frente a los modelos vecinos

Su vecina es la 5x3 VIP de 500 gpm a 115 psi, de 50 HP y 230 V: esta da 200 gpm menos (−40 %), 10 psi menos y 20 HP menos. De 300 a 500 gpm hay +67 % de caudal; si la demanda cae entre 450 y 500 gpm, la opción es la 5x3 VIP.

ModeloCaudalPresiónPotenciaTensión o velocidadFrente a esta bomba
4x3 VIP
Esta bomba
300 gpm 105 psi 30 HP 230 V —
5x3 VIP de 115 psi
Modelo mayor
500 gpm 115 psi 50 HP 230 V +200 gpm (+67 %), +10 psi (+10 %), +20 HP (+67 %)
Diferencias calculadas con los datos nominales de cada ficha, dentro del mismo tipo y accionamiento.

Arma tu cuarto de bombas

Con 30 HP a 230 V, la 4x3 VIP es la de menor potencia entre las cinco VIP de la tienda. El cuarto igual necesita tablero controlador, jockey, medidor de caudal y alimentación independiente del interruptor general (A.130, artículo 156). La tienda cotiza el equipo; la instalación, las pruebas y el certificado de operatividad los ejecuta V Y R SEGURITEC (vyrseguritec.com).

Una vertical en línea necesita, además de la bomba, tablero controlador eléctrico, bomba jockey, medidor de caudal o cabezal de pruebas, válvulas y una alimentación independiente del interruptor general. Su ubicación en el cuarto la define su proyectista con las dimensiones del fabricante.

En la tienda: bombas jockey, tableros de control y medidores de caudal. La compatibilidad con esta bomba se confirma al cotizar.

Cuarto de bombas con bomba Patterson · Todas las bombas Patterson de vertical en línea · Los 17 modelos Patterson

Qué confirmar al cotizar

  • Curva de este modelo a 60 Hz, con cierre, 100 % y 150 % del caudal: Patterson no la publica por modelo; la pedimos al fabricante, indíquenos si su especificación la exige.
  • Certificado o número de archivo del listado UL del 4x3 VIP, con su vigencia: no lo tenemos en mano y lo pedimos al fabricante si la especificación lo pide.
  • Revoluciones del motor, diámetros de succión y descarga, peso y dimensiones: Patterson no los publica por modelo; si su proyecto los necesita, avísenos y los pedimos.
  • Caudal y presión de la demanda más exigente, y presión de succión mínima y máxima.
  • Tensión trifásica disponible en la obra (este modelo es de 230 V) y altitud en msnm.

Documentación técnica

Folleto del fabricante, en inglés (PDF de Patterson). La ficha y la curva de este modelo no son públicas: se envían con la cotización.

Consultar ficha técnica

Condiciones comerciales

Preguntas frecuentes

¿Hasta qué demanda se puede usar la Patterson 4x3 VIP?

Su nominal es 300 gpm. La norma admite que la mayor demanda llegue a 450 gpm, pero ahí la bomba solo debe dar 68.25 psi como mínimo. Si su cálculo pide más presión a 450 gpm, compárela con la 5x3 VIP de 115 psi; las curvas de ambas se piden al fabricante.

¿Trabaja sola o necesita jockey y tablero?

En sistemas de arranque automático, la A.130 exige una bomba jockey (artículo 155), que no necesita ser listada. Vea el cuarto de bombas con Patterson.

¿Entra en un cuarto de bombas pequeño?

Patterson describe la serie con la entrada y la salida en el mismo eje y el motor acoplado directamente a la bomba (close coupled). No publica dimensiones por modelo, así que no podemos asegurar que entre en su cuarto: las pedimos al fabricante y su proyectista decide con ellas antes de fijar la planta.
