Zonas o puntos: qué cambia entre un panel convencional y uno direccionable
En un panel de alarma convencional, los detectores y las estaciones manuales se conectan a circuitos de iniciación (IDC), uno por zona. Cuando un equipo se activa, el panel muestra la zona —por ejemplo, «Piso 3»—, pero no cuál equipo de esa zona dio la alarma.
En un panel contra incendio direccionable, cada dispositivo tiene una dirección propia y se conecta al lazo de señalización (SLC). El panel sabe qué detector, estación o módulo cambió de estado y lo muestra con el texto programado, como «Habitación 304». Así lo resume un artículo de NFPA: en los convencionales las señales llegan por IDC y en los direccionables, por SLC. Sirenas y estrobos suelen activarse desde circuitos de notificación (NAC).
Cada lazo tiene la capacidad que declara el fabricante. La ficha oficial de la serie ES-200X de Fire-Lite, que incluye al ES-200XI, indica un lazo para 198 dispositivos: 99 detectores y 99 módulos. La serie ES-50X admite 50 en cualquier combinación. Los paneles más grandes suman lazos con tarjetas.
- Identificación: el convencional informa la zona; el direccionable, el dispositivo exacto.
- Cableado: un circuito por zona frente a un lazo que recorre varias áreas.
- Interfaces: zonas y relés del panel frente a módulos en el mismo lazo, cada uno con su nombre.
Cuándo conviene cada uno según el tamaño y el uso
La Norma A.130 del RNE no elige la tecnología por usted. Su artículo 53 pide que el sistema de detección y alarma cumpla la propia norma y NFPA 72 en diseño, instalación, pruebas y mantenimiento, y varias tablas por uso —por ejemplo, las de hospedajes— exigen un sistema «centralizado». Si será convencional o direccionable lo decide el proyectista.
Como criterio práctico, el convencional encaja en locales de un nivel o pocos ambientes y en almacenes u oficinas pequeñas, donde conocer la zona basta para llegar al origen. En el catálogo hay modelos desde 4 zonas y otros ampliables con tarjetas.
El direccionable se justifica en edificios de varios pisos, con muchas habitaciones, con ocupación nocturna —hoteles, clínicas, vivienda multifamiliar— o con muchas interfaces. El artículo 56 de la A.130 pide que el sistema controle o supervise otros sistemas de la edificación, como válvulas, bomba, ascensores y presurización de escaleras; en un direccionable, cada señal entra al lazo por su propio módulo.
En vivienda, el artículo 66 de la A.130 exige sistema de detección y alarma en edificios multifamiliares de más de 5 niveles. Si va a ampliar un sistema existente, lo habitual es continuar con la marca y la familia del panel instalado.
Qué lleva la lista de materiales
Una lista completa no es solo el panel. Estos son los componentes de un sistema de detección y alarma:
- Panel: el convencional se elige por número de zonas y el direccionable, por lazos y dispositivos. Vea los paneles de control de Simplex, Mircom, Edwards, Notifier e Inim, entre otras marcas.
- Detectores de humo y temperatura según cada ambiente, con sus bases para detector, que en muchos modelos se piden aparte.
- Estaciones manuales: el artículo 63 de la A.130 pide una en el ingreso a cada salida de evacuación de cada piso y que el recorrido horizontal hasta la más cercana no supere 60 m.

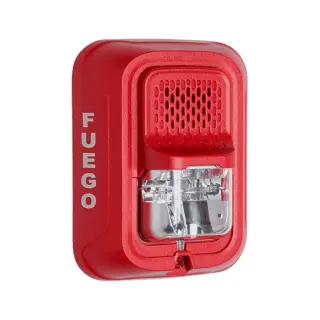

- Sirenas con estrobo: el artículo 57 pide alarma audible en todo el local y señales ópticas cuando las características de los ocupantes lo requieran.
- Módulos direccionables: de monitoreo (flujo, válvulas, contactos de otros sistemas), de control o relé (ascensores, puertas, ventiladores) y aisladores de lazo.
- Fuentes y baterías: el artículo 55 exige dos fuentes de energía; la capacidad de las baterías sale del cálculo de consumo en reposo y en alarma.
- Cable para alarma contra incendio del tipo y calibre que indiquen el proyecto y el manual del panel.
- Anunciadores remotos, si el proyecto pide repetir la información del panel en el ingreso o en vigilancia.
Compatibilidad: todo lo que va en el lazo debe estar listado para el panel
La sección 10.3.3 de NFPA 72 (ediciones 2022 y 2025) exige que los dispositivos que reciben energía del circuito de iniciación o del lazo SLC estén listados para usarse con ese panel. Que un detector se parezca o sea del mismo grupo empresarial no garantiza que el panel lo reconozca. Manda el documento de compatibilidad del fabricante.
Tampoco basta con la marca. La ficha de la serie ES-200X remite a las hojas de sus dispositivos compatibles —detectores SD365 y H365, estación BG-12LX, aislador I300, módulos MMF-300— y advierte que algunos equipos antiguos de la misma marca obligan a cambiar el protocolo del lazo. En los convencionales pasa igual: los detectores de zona deben figurar en el documento de compatibilidad, que puede limitar cuántos van por circuito.
El cableado también se especifica. La sección 12.3 de NFPA 72 (ediciones 2022 y 2025) clasifica las rutas en Clase A, Clase B, Clase X y otras según su comportamiento ante fallas, y la clase de cada lazo la fija el proyecto. La ficha del ES-200X, por ejemplo, indica que el aislador I300 es necesario para operar en Clase A o X. Al cotizar, indique siempre el modelo exacto del panel.
El diseño lo hace el proyectista
Esta guía ordena la compra; no reemplaza el proyecto. La ubicación de detectores, las zonas o lazos, la clase de cada circuito, la caída de tensión y el cálculo de baterías los define el proyectista con NFPA 72, la A.130 y los manuales del fabricante. Como referencia, la ficha del ES-200X indica dos baterías de 12 V y un cargador para 7 a 18 Ah; los amperios-hora de su obra salen del cálculo.
El 15 de julio de 2026 el Ministerio de Vivienda publicó un proyecto para modificar la A.130 (RM 264-2026-VIVIENDA); los artículos citados son los del texto vigente. Si necesita la instalación, VYR instala y certifica sistemas contra incendio.
Qué enviar para cotizar
Puede enviar su metrado o lista de materiales desde la tienda o escribirnos por WhatsApp al 922 334 797. Con los datos de esta lista le enviamos la cotización en 24 horas, en soles con IGV y a nombre de su empresa (RUC). Enviamos a todo el Perú.
- Planos o metrado con la cantidad de cada equipo, o la especificación técnica.
- Tipo de sistema y marca, si el proyecto ya la define.
- En ampliaciones: marca y modelo del panel instalado y una foto de su etiqueta.
- Interfaces previstas: rociadores, válvulas, bomba, ascensores, puertas o presurización.
- Ciudad de entrega, fecha requerida y razón social con RUC.
