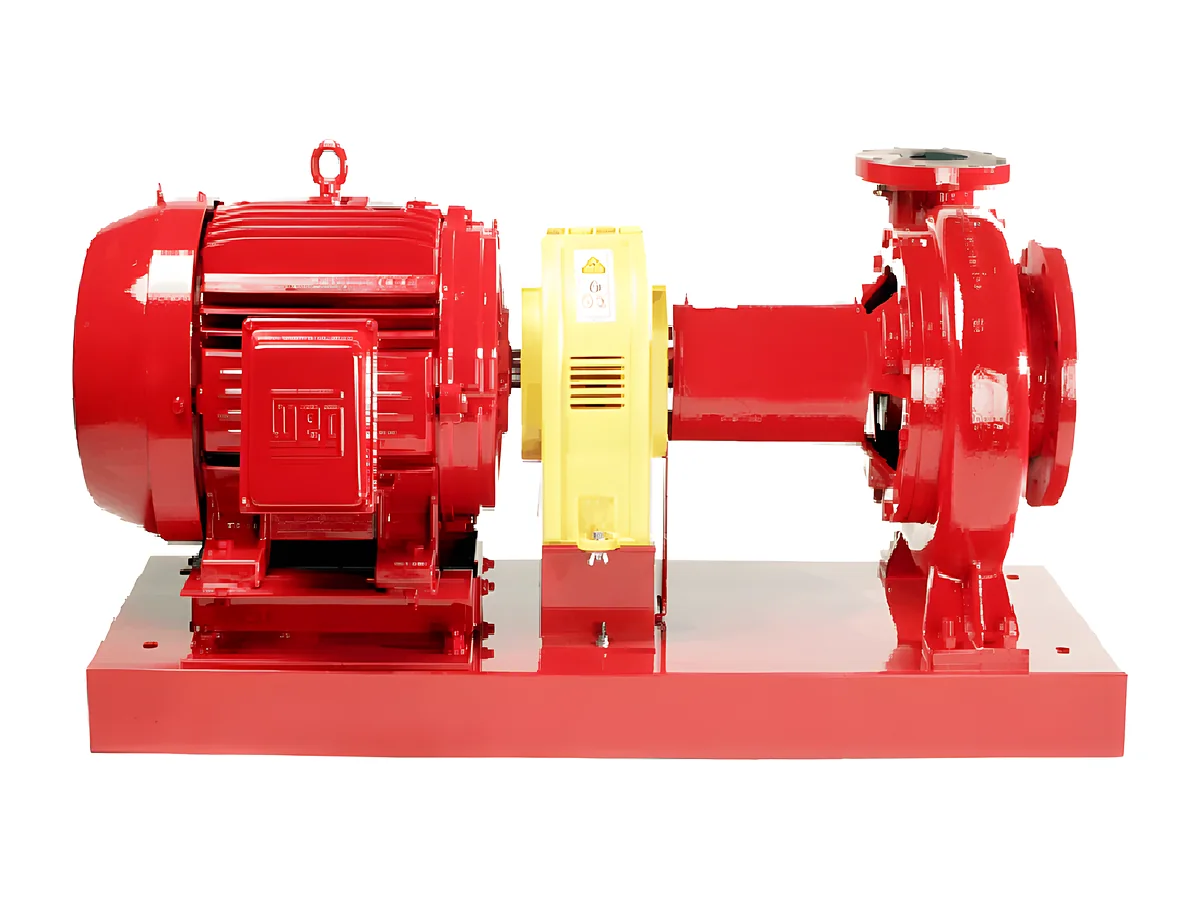

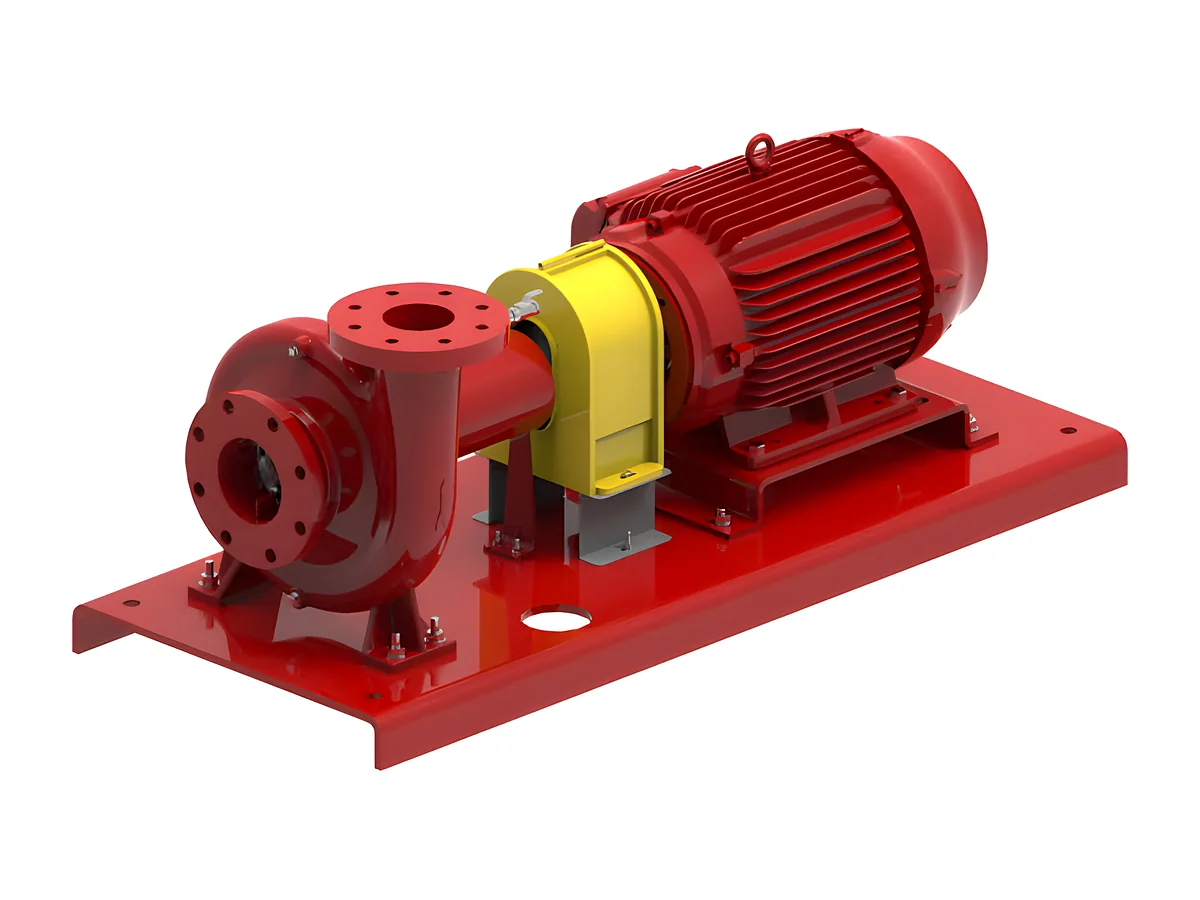

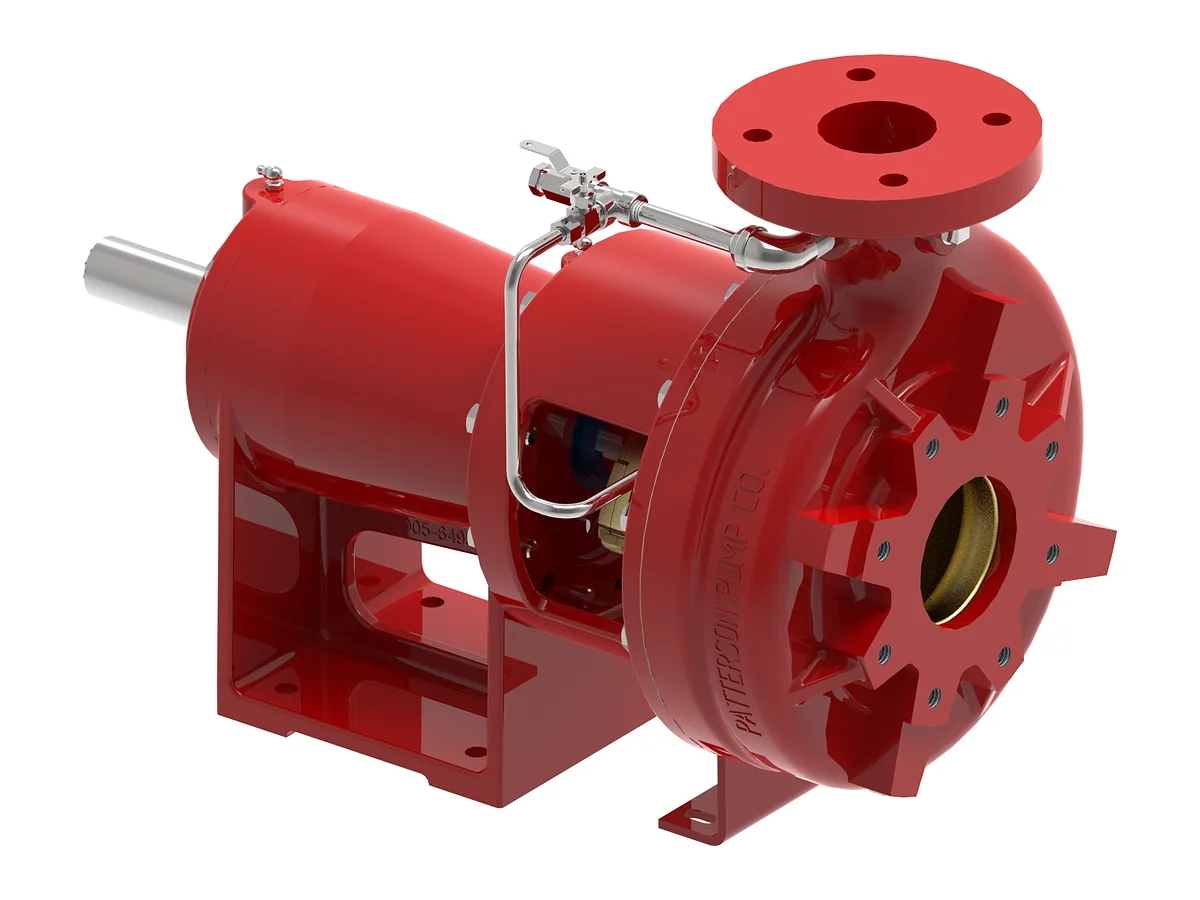

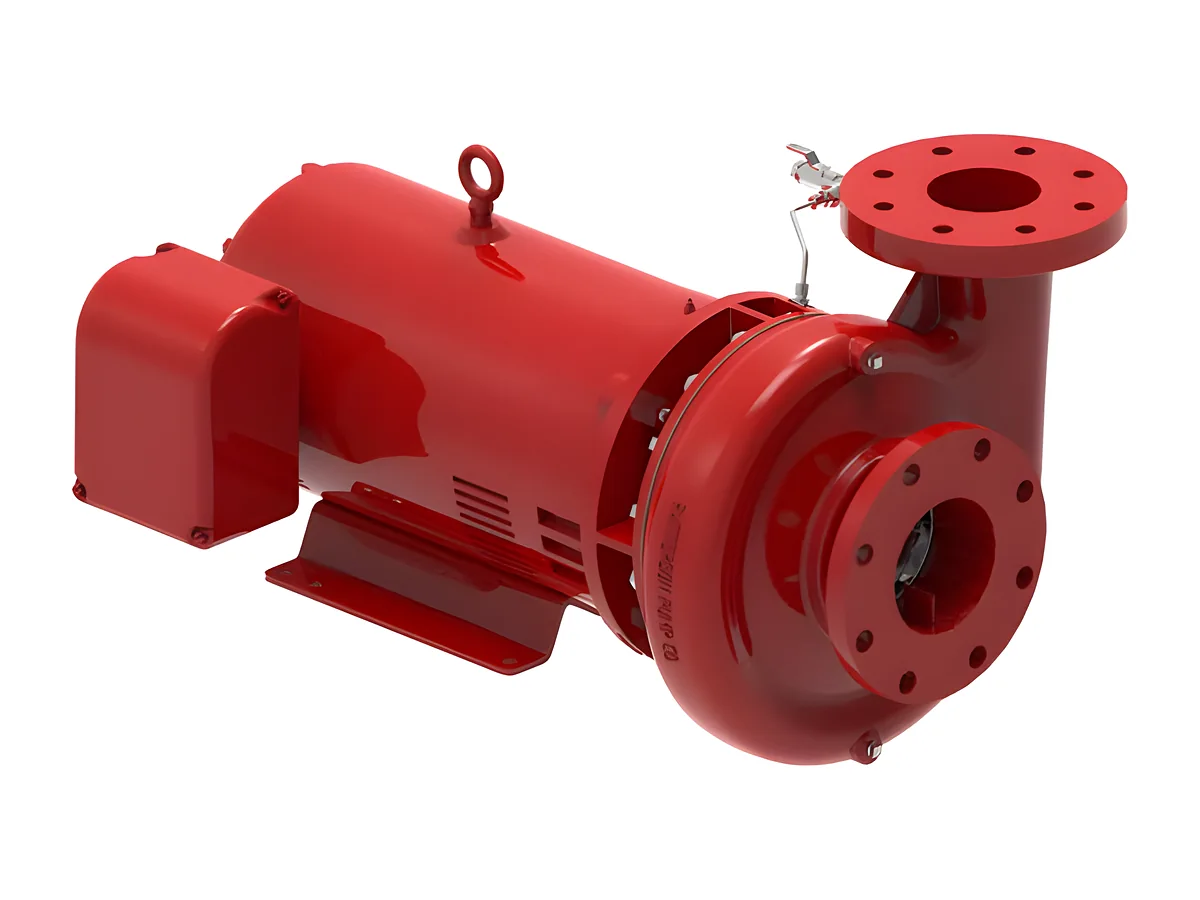

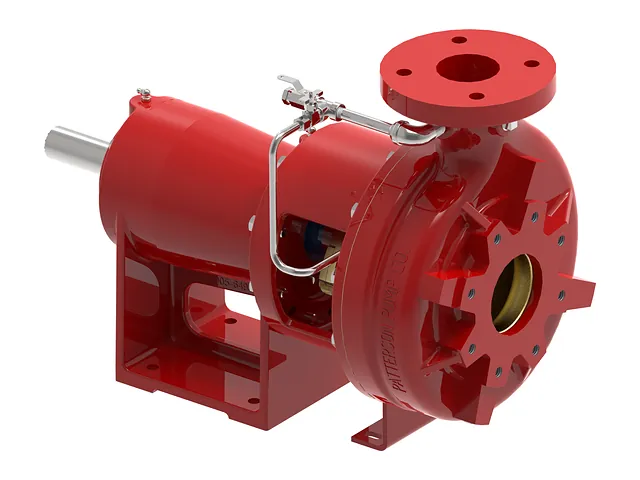

Fotos del fabricante Patterson, referenciales del tipo de equipo (Succión final, eléctrica). El equipo final puede variar según el modelo y los accesorios.
Bomba contra incendio Patterson E3F11A-FP ES: succión final, 500 gpm a 140 psi, motor de 230 V
Modelo E3F11A-FP ESCódigo VYR PAT-E3F11A-FP-ES-500-140-230V
- Caudal
- 500 gpm
- Presión
- 140 psi
- Potencia
- 75 HP
Patterson: figura en el listado UL Norma de referencia NFPA 20
Precio a cotizar Le enviamos la propuesta en soles en 24 horas
Consultar disponibilidad
¿Lo necesitas para una obra? Envía tu metrado completo
Partida de obra: Agua contra incendio
Resumen
La bomba contra incendio Patterson E3F11A-FP ES de 140 psi es una electrobomba de succión final de 500 gpm (31.5 L/s) a 140 psi (9.7 bar), con motor de 75 HP a 230 V. Sirve para redes de rociadores y gabinetes cuyo cálculo hidráulico pida ese punto, y el nombre E3F11A-FP figura en el listado UL de Patterson.
- 500 gpm (31.5 L/s) a 140 psi (9.7 bar): la menor presión entre las cinco bombas de succión final de la tienda
- Motor eléctrico de 75 HP a 230 V, valores de nuestra ficha
- Succión final: según Patterson, el conjunto giratorio sale sin desmontar la succión ni la descarga
- El nombre E3F11A-FP figura en el listado UL de Patterson para succión final
- Límites de curva según NFPA 20 (edición vigente 2025; confirme la que exija su proyecto): al menos 91 psi (6.3 bar) a 750 gpm y como máximo 196 psi (13.5 bar) sin caudal
Para qué proyecto encaja
Es la succión final de menor presión de las cinco de la tienda. Encaja cuando el cálculo hidráulico del proyecto cierra en 500 gpm y 140 psi netos en la descarga. Si la demanda pide menos presión, evalúe antes una bomba Patterson vertical en línea; si pide más, la familia E3F11A-FP sube a 170 psi y la 5x3x11A ES, a 200 psi.
Su argumento fuerte está en el mantenimiento: con extracción posterior, el conjunto giratorio sale sin soltar las tuberías de succión ni de descarga, según declara Patterson. Eso reduce lo que hay que desarmar en cada revisión.
Antes de decidir entre 140 y 170 psi, mire también el piso del 150 %: la NFPA 20 pide al menos el 65 % de la presión nominal cuando la bomba entrega 750 gpm, es decir 91 psi en esta bomba y 110.5 psi en la de 170 psi. Es un mínimo de la norma y no lo que mide la bomba; el valor real lo da cada curva.
Especificaciones
Desempeño
- Caudal nominal
- 500 gpm
- Presión nominal
- 140 psi
- Potencia del motor
- 75 HP
- En unidades SI
- 31.5 L/s a 9.7 bar
Equipo
- Marca
- Patterson
- Modelo
- E3F11A-FP ES
- Tipo de bomba
- Succión final
- Equipo
- Electrobomba
- Tensión del motor
- 230 V
Listados
- Listado
- UL
- Aprobación FM
- Consúltela en la ficha técnica del modelo
- Norma de referencia
- NFPA 20
Caudal y presión nominales según la lista del fabricante. La potencia y la tensión del motor dependen del motor suministrado y se confirman con la cotización. Unidades SI calculadas: 1 gpm = 0.06309 L/s y 1 psi = 0.06895 bar. Listado por modelo: figura en el listado UL de Patterson; la aprobación FM se consulta en la ficha técnica del modelo.
Lectura de sus datos
El punto nominal es 500 gpm (31.5 L/s) a 140 psi (9.7 bar). La NFPA 20 (sección 6.2) fija otros dos puntos para una bomba centrífuga: a 750 gpm (47.3 L/s) no puede bajar de 91 psi (6.3 bar), y sin caudal no puede pasar de 196 psi (13.5 bar). Son límites de la norma; la curva real la entrega el fabricante a pedido.
En el folleto de Patterson, la succión final a 60 Hz con 500 gpm cubre de 69 a 206 psi; 140 psi cae casi a la mitad de ese rango. Los 75 HP son los de nuestra ficha y Patterson no los publica por modelo.
El nombre E3F11A-FP figura en el listado UL de Patterson para succión final; la aprobación FM no consta para este modelo en las fuentes que revisamos y se consulta en la ficha técnica. El certificado vigente lo pedimos al fabricante si su especificación lo exige.
Con extracción posterior, revisar el conjunto giratorio no obliga a soltar las tuberías, pero sí a prever espacio por detrás de la bomba en el plano del cuarto antes de fijar el bastidor. Patterson no publica las medidas por modelo; las pedimos al fabricante cuando el plano las necesita.
Puntos de la curva según NFPA 20
Los tres puntos que fija la NFPA 20 (sección 6.2) para toda bomba centrífuga; la curva real la entrega el fabricante.
| Punto | Caudal | Presión |
|---|---|---|
| Sin caudal (cierre) | 0 gpm | máx. 196 psi (13.5 bar) |
| Nominal (100 %) | 500 gpm (31.5 L/s) | 140 psi (9.7 bar) |
| Sobrecarga (150 %) | 750 gpm (47.3 L/s) | mín. 91 psi (6.3 bar) |
Frente a los modelos vecinos
Frente a la E3F11A-FP de 170 psi, esta entrega 30 psi menos (2.1 bar) y lleva 25 HP menos. Frente a la 5x3x11A ES de 200 psi no está confirmado que sean la misma bomba: UL lista los nombres E3F11A-FP y 5x3x11A ES por separado.
La versión de 380 V comparte punto hidráulico y potencia; solo cambia la tensión del motor, que depende del motor suministrado y que Patterson no publica para el modelo.
| Modelo | Caudal | Presión | Potencia | Tensión o velocidad | Frente a esta bomba |
|---|---|---|---|---|---|
| E3F11A-FP ES Esta bomba | 500 gpm | 140 psi | 75 HP | 230 V | — |
| E3F11A-FP ES de 170 psi Modelo mayor | 500 gpm | 170 psi | 100 HP | 230 V | igual, +30 psi (+21 %), +25 HP (+33 %) |
| E3F11A-FP ES de 140 psi Variante de tensión | 500 gpm | 140 psi | 75 HP | 380 V | igual, igual, igual |
Arma tu cuarto de bombas
Con 75 HP a 230 V y succión final, el cuarto se planifica con espacio para retirar el conjunto giratorio por atrás, un controlador a 230 V, la jockey y un cabezal de pruebas con salida para 750 gpm y un medidor capaz de leer 875 gpm (175 % del nominal, según la edición 2019 de la NFPA 20 consultada). La tienda cotiza el equipo; V Y R SEGURITEC ejecuta la instalación, las pruebas y el certificado de operatividad (vyrseguritec.com).
Una bomba de succión final no trabaja sola: el cuarto de bombas suma su tablero controlador listado, la jockey, las válvulas y el medidor o cabezal de pruebas. Vea el cuarto de bombas con Patterson.
En la tienda: bombas jockey, tableros de control y medidores de caudal. La compatibilidad con esta bomba se confirma al cotizar.
Cuarto de bombas con bomba Patterson · Todas las bombas Patterson de succión final · Los 17 modelos Patterson
Qué confirmar al cotizar
- Curva del E3F11A-FP a 60 Hz: cierre, 500 gpm y 750 gpm. No es pública por modelo; la pedimos al fabricante.
- Marca, modelo y velocidad (rpm) del motor de 75 HP a 230 V que se suministrará.
- Configuración de montaje (sobre bastidor o acoplada) y dimensiones para su cuarto de bombas.
- Diámetros de succión y descarga, que Patterson no publica por modelo.
- Certificado UL vigente de este modelo: indíquenos si su especificación lo exige y lo pedimos.
- Controlador listado y bomba jockey que se cotizarán junto con la bomba.
Documentación técnica
Folleto del fabricante, en inglés (PDF de Patterson). La ficha y la curva de este modelo no son públicas: se envían con la cotización.
Condiciones comerciales
Preguntas frecuentes
¿Cuándo conviene la E3F11A-FP de 140 psi y no la de 170 psi?
Cuando el cálculo hidráulico, con su margen, queda por debajo de lo que da la curva a 500 gpm. Subir a 170 psi suma 30 psi, 25 HP y componentes de más presión. La guía cómo elegir una bomba contra incendio detalla qué pedir al proyectista.
¿La cotización incluye el controlador y la bomba jockey?
La ficha describe la bomba y su motor de 75 HP. Controlador listado, jockey, válvulas y cabezal de pruebas se cotizan según el alcance. Arme la lista en Mi cotización o escriba por WhatsApp.
¿Qué significa «extracción posterior» en mi cuarto de bombas?
Que el conjunto giratorio se retira por la parte trasera sin desconectar la succión ni la descarga, según Patterson. No reemplaza la rutina de inspección y prueba; vea repuestos y mantenimiento de bombas Patterson.
