Bomba contra incendio Patterson 8x6x13B SSC carcasa partida diésel

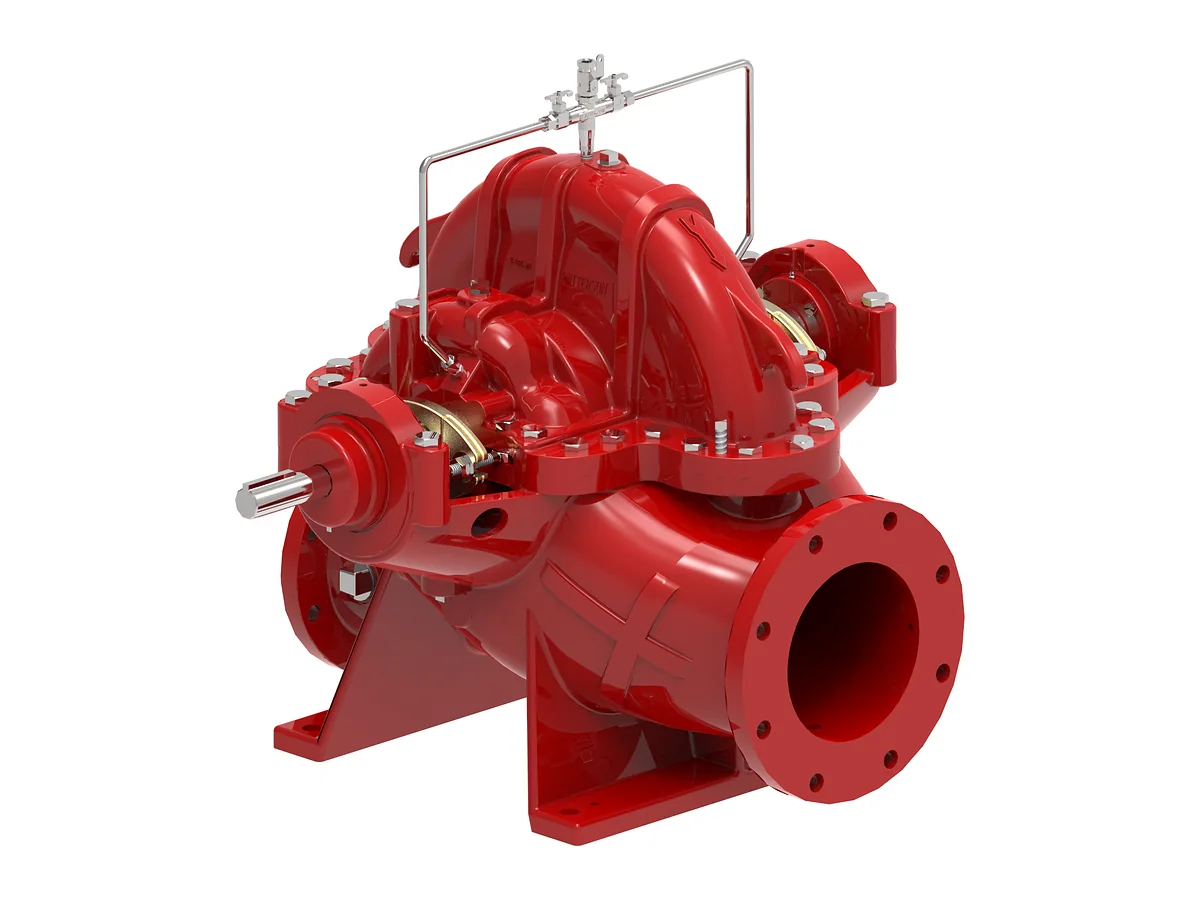

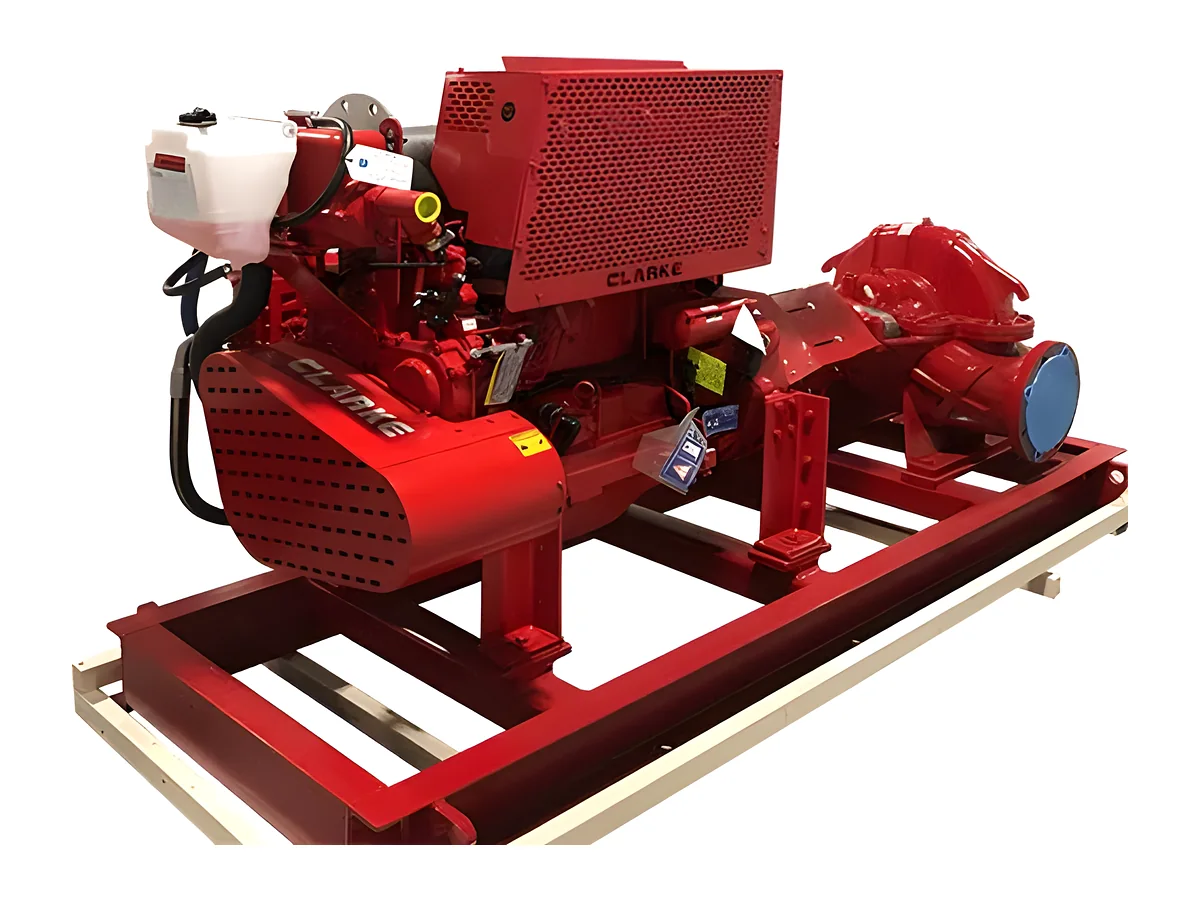

Fotos del fabricante Patterson, referenciales del tipo de equipo (Carcasa partida, diésel). El equipo final puede variar según el modelo y los accesorios.

Patterson

Bomba contra incendio Patterson 8x6x13B SSC: carcasa partida, 2000 gpm a 155 psi, motor diésel

Modelo 8x6x13B SSCCódigo VYR PAT-8X6X13B-SSC-2000-155-D

Caudal
2000 gpm
Presión
155 psi
Potencia
259 HP(por confirmar)

Patterson: figura en el listado UL y en el certificado FM de carcasa partida (la bomba; el motor y el controlador se listan aparte) Norma de referencia NFPA 20

Precio a cotizar Le enviamos la propuesta en soles en 24 horas

Consultar disponibilidad

Cotizar por WhatsApp

¿Lo necesitas para una obra? Envía tu metrado completo

Partida de obra: Agua contra incendio

¿Necesita instalación? Instalación del cuarto de bombas, pruebas y certificado de operatividad en vyrseguritec.com

Resumen

La motobomba diésel contra incendio Patterson 8x6x13B SSC es la de mayor caudal de la tienda: 2,000 gpm (126.2 L/s) a 155 psi (10.7 bar), con un motor diésel por confirmar (3,000 rpm en la lista de VYR). Es de carcasa partida, con succión de 8 in y descarga de 6 in según el certificado FM de carcasa partida de Patterson; su nombre figura en el listado UL de Patterson.

  • 2,000 gpm (126.2 L/s) a 155 psi (10.7 bar): la de mayor caudal entre las Patterson de la tienda
  • Motor diésel por confirmar a 3,000 rpm según la lista de VYR; su potencia es un valor no estándar que se verifica con la ficha del motor antes de cotizar
  • Succión de 8 in y descarga de 6 in, según el certificado FM de carcasa partida de Patterson
  • UL y FM para la bomba: el 8x6x13B SSC figura en el listado UL de Patterson y en el certificado FM de carcasa partida (aprobación a noviembre de 2016; vigencia por verificar en el Approval Guide de FM). El motor y el controlador se listan aparte
  • Según la NFPA 20 (edición vigente 2025, sección 6.2): al menos 100.75 psi (6.9 bar) a 3,000 gpm y como máximo 217 psi (15.0 bar) sin caudal

Para qué proyecto encaja

Es el extremo alto de la gama diésel: ninguna otra Patterson de la tienda, eléctrica o diésel, llega a 2,000 gpm. Encaja en proyectos cuyo cálculo hidráulico pide ese caudal a 155 psi netos y donde el respaldo con combustible es parte del diseño. Su 150 % son 3,000 gpm, y la mayor demanda conectada no debería superarlos.

Un punto a resolver antes de cotizar es el motor. La potencia de la lista de VYR es un valor no estándar y no la respalda ninguna fuente pública del fabricante: depende del motor diésel listado que se instale. Por eso no la usamos para calcular el tanque ni la reducción por altura en esta ficha; se hará con la hoja del motor que se confirme.

A este tamaño conviene que el equipo entre temprano en el plano del cuarto: izaje, drenaje, tanque y escape se definen con las dimensiones y el peso que se confirmen al cotizar.

Especificaciones

Desempeño

Caudal nominal
2000 gpm
Presión nominal
155 psi
Potencia del motor
259 HP (por confirmar)
Velocidad del motor
3000 RPM
En unidades SI
126.2 L/s a 10.7 bar

Equipo

Marca
Patterson
Modelo
8x6x13B SSC
Tipo de bomba
Carcasa partida
Equipo
Motobomba diésel

Listados

Listado
Bomba: UL y FM (motor y controlador aparte)
Norma de referencia
NFPA 20

Caudal y presión nominales según la lista del fabricante. La potencia y la tensión del motor dependen del motor suministrado y se confirman con la cotización. Unidades SI calculadas: 1 gpm = 0.06309 L/s y 1 psi = 0.06895 bar. Listado por modelo: figura en el listado UL de Patterson y consta en el certificado FM de carcasa partida (la bomba; el motor y el controlador se listan aparte).

Lectura de sus datos

El punto nominal es 2,000 gpm (126.2 L/s) a 155 psi (10.7 bar). La NFPA 20 (sección 6.2) pide, a 3,000 gpm (189.3 L/s), al menos 100.75 psi (6.9 bar), y sin caudal un máximo de 217 psi (15.0 bar).

El certificado FM de carcasa partida de Patterson incluye el 8x6x13B SSC a 2,000 gpm y 3,000 rpm con 132 a 196 psi; los 155 psi de la lista caen dentro de esa fila. El documento es de noviembre de 2016, figura a nombre de Patterson Pump Ireland Limited y su vigencia se confirma en el Approval Guide.

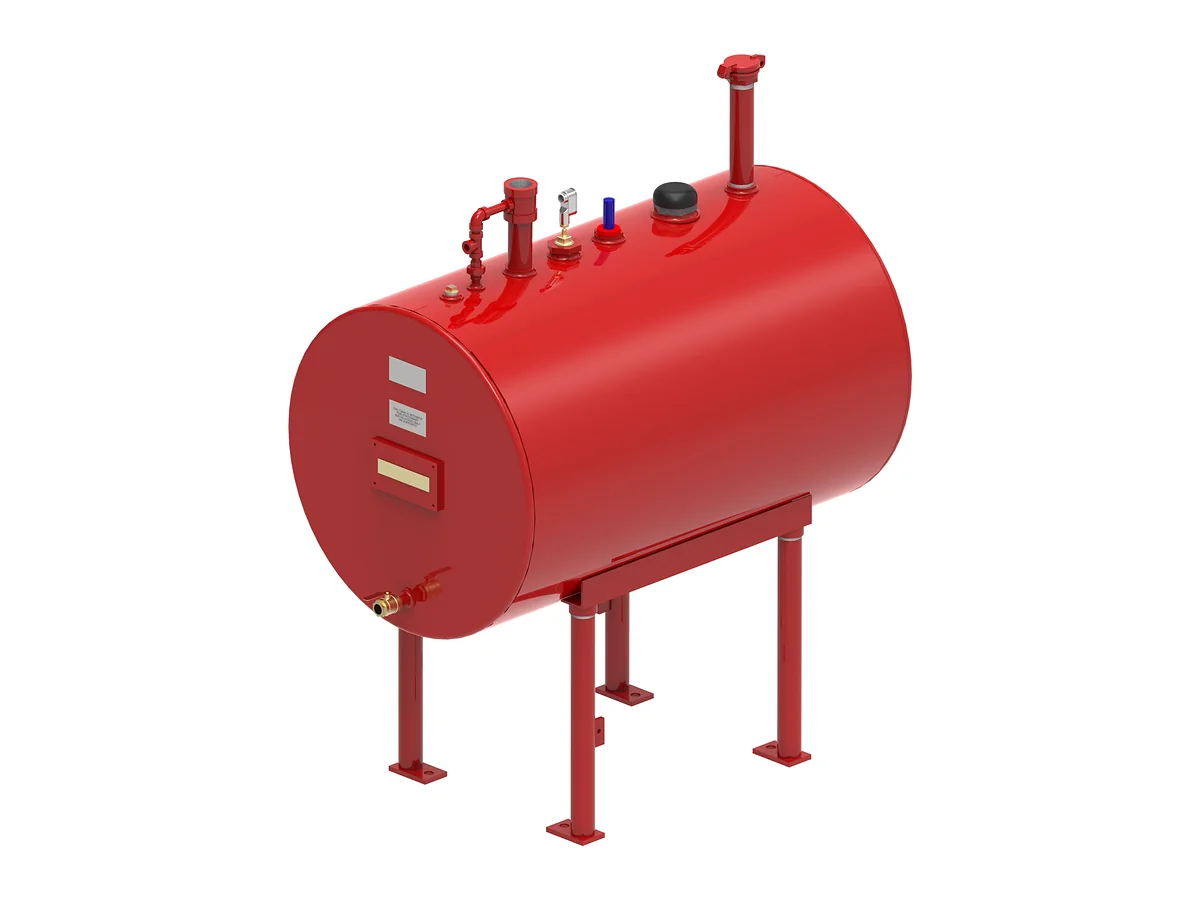

El tanque de combustible no se dimensiona en esta ficha: en la edición 2019 de la NFPA 20 depende de los HP del motor (1 galón por HP más 5 % y 5 %) y desde la edición 2022 (TIA 22-1), de 12 horas de funcionamiento según el consumo publicado por el fabricante del motor, más los mismos 5 %. Ambos datos salen del motor que se suministre, que hoy está por confirmar.

Puntos de la curva según NFPA 20

Los tres puntos que fija la NFPA 20 (sección 6.2) para toda bomba centrífuga; la curva real la entrega el fabricante.

PuntoCaudalPresión
Sin caudal (cierre)0 gpmmáx. 217 psi (15.0 bar)
Nominal (100 %)2,000 gpm (126.2 L/s)155 psi (10.7 bar)
Sobrecarga (150 %)3,000 gpm (189.3 L/s)mín. 100.75 psi (6.9 bar)

Potencia del motor diésel en altura

Solo por altitud, para los 259 HP (por confirmar) del motor de la ficha (NFPA 20, sección 11.2.2: 3 % menos por cada 1,000 pies sobre 300 pies):

CiudadAltitudReducciónPotencia disponible
Arequipa2,328 msnm22 %202 HP
Cajamarca2,750 msnm26.2 %191.2 HP
Huaraz3,052 msnm29.1 %183.5 HP
Huancayo3,259 msnm31.2 %178.3 HP
Cusco3,399 msnm32.6 %174.7 HP
Puno3,830 msnm36.8 %163.7 HP
Valores referenciales, calculados con el HP de la ficha, que está por confirmar. La potencia que necesita la bomba la confirma el fabricante con la curva de potencia del modelo.

Frente a los modelos vecinos

Frente a la 8x6x13A, comparte las conexiones de 8×6 in (certificado FM de carcasa partida) y entrega 500 gpm más y 5 psi más (0.3 bar). La 13A va a 2,600 rpm y esta a 3,000 rpm, según la lista de VYR.

No hay versión eléctrica de 2,000 gpm en la tienda: la carcasa partida eléctrica llega a 750 gpm. Si su cálculo queda entre 1,500 y 2,000 gpm, consúltenos.

ModeloCaudalPresiónPotenciaTensión o velocidadFrente a esta bomba
8x6x13A SSC de 150 psi
Modelo menor
1,500 gpm 150 psi 200 HP (por confirmar) 2,600 rpm −500 gpm (−25 %), −5 psi (−3 %), −59 HP (−23 %)
8x6x13B SSC
Esta bomba
2,000 gpm 155 psi 259 HP (por confirmar) 3,000 rpm —
Diferencias calculadas con los datos nominales de cada ficha, dentro del mismo tipo y accionamiento.

Arma tu cuarto de bombas

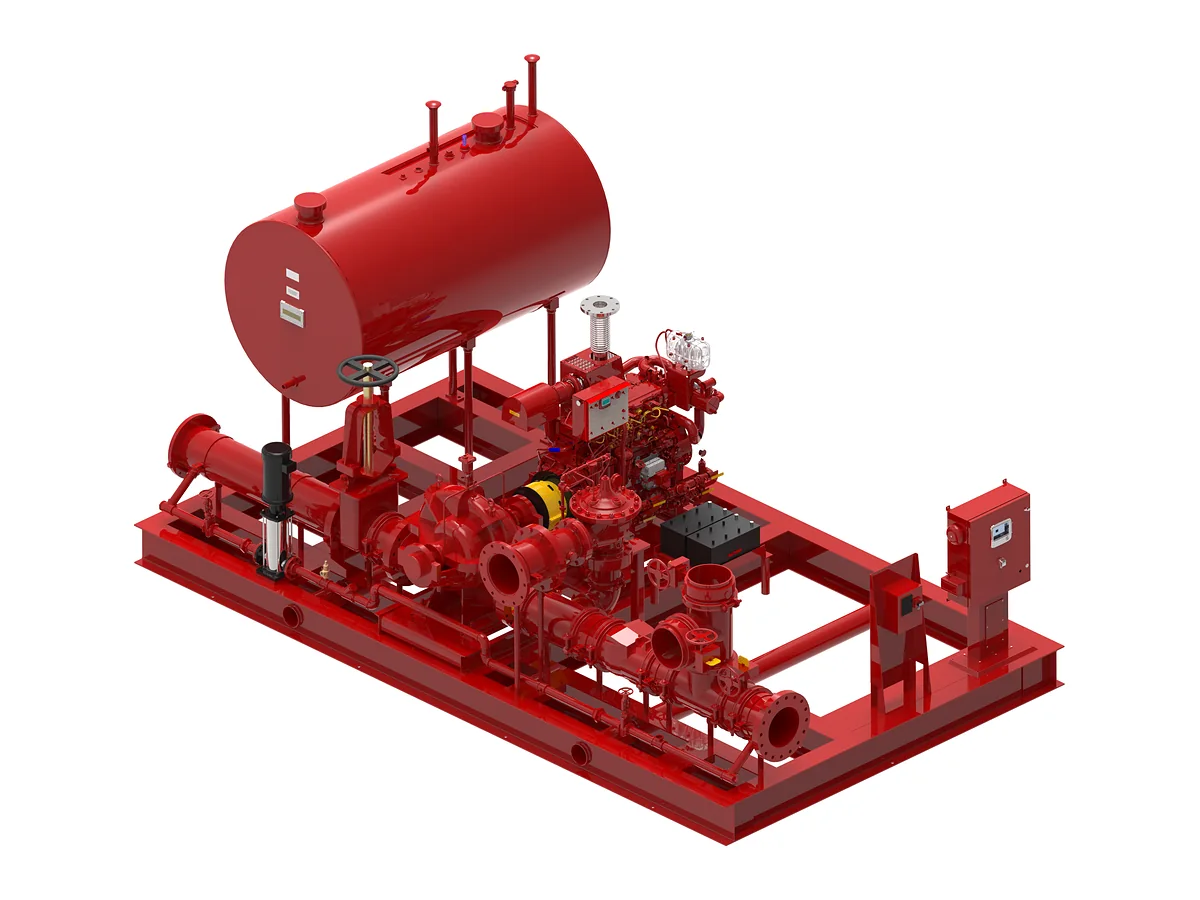

A 2,000 gpm el cuarto se diseña alrededor del equipo: izaje, tanque grande, escape, drenaje y controlador diésel con baterías. El motor se confirma antes de fijar medidas. Se cotiza el equipo; la instalación, las pruebas y el certificado de operatividad son trabajo de V Y R SEGURITEC, se coordinan al cotizar y se describen en vyrseguritec.com.

Una motobomba diésel suma al cuarto un controlador de motor diésel, baterías, tanque, escape al exterior y ventilación. La tienda cotiza el equipo; la instalación, las pruebas y el certificado de operatividad los ejecuta V Y R SEGURITEC (vyrseguritec.com).

En la tienda: bombas jockey, tableros de control y medidores de caudal. La compatibilidad con esta bomba se confirma al cotizar.

Cuarto de bombas con bomba Patterson · Todas las motobombas diésel Patterson · Los 17 modelos Patterson

Qué confirmar al cotizar

  • Marca, modelo, potencia y listado del motor diésel; la lista de VYR indica un valor no estándar que se confirma antes de cotizar.
  • Curva del 8x6x13B SSC a 3,000 rpm: cierre, 2,000 gpm y 3,000 gpm.
  • Consumo a plena carga del motor, para calcular el tanque de la edición 2022 de la NFPA 20 (TIA 22-1).
  • Controlador de motor diésel y baterías: marca, listado y cantidad de juegos.
  • Peso y dimensiones del conjunto, para la sala y el izaje.
  • Si su especificación exige los certificados UL y FM vigentes de este modelo, indíquelo y los pedimos al fabricante.

Documentación técnica

Folleto del fabricante, en inglés (PDF de Patterson). La ficha y la curva de este modelo no son públicas: se envían con la cotización.

Consultar ficha técnica

Condiciones comerciales

Preguntas frecuentes

¿Por qué hay que confirmar la potencia del motor de la 8x6x13B?

Porque Patterson no publica la potencia del motor por modelo y la que figura en la lista de VYR es un valor no estándar. Se confirma con la ficha del motor que se suministre, junto con su marca y su listado, antes de cotizar.

¿Hay una motobomba de 2,000 gpm con otra presión?

Patterson avisa de que no todas las combinaciones de caudal y presión están disponibles. La tienda tiene el 8x6x13B a 155 psi; para otra presión, consulte por WhatsApp con su cálculo.

¿Existe una opción eléctrica para 2,000 gpm?

No en la tienda: las carcasas partidas eléctricas llegan a 750 gpm. Para 2,000 gpm solo está esta motobomba, o la 8x6x13A si su demanda lo permite.
